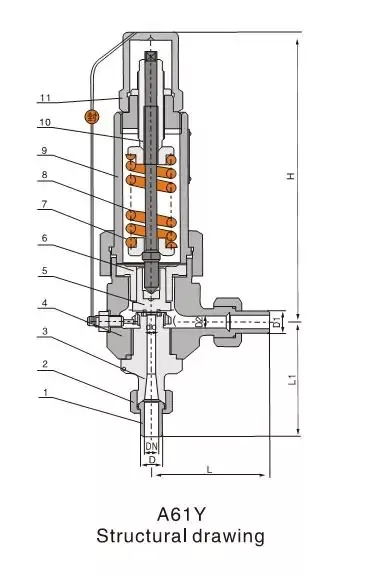

Materials for main parts

Materials for main parts

No. Name of part A61H-C/A61Y-C                  Materials A61Y-P                    Materials
1 Union 20 0Cr18Ni9Ti
2 Union nut 35 0Cr18Ni9Ti
3 Nozzle 2Cr13 0Cr18Ni9Ti
4 Body 35/35CrMoA 0Cr18Ni9Ti
5 Disc 2Cr13 0Cr18Ni9Ti
6 Guide sleeve 2Cr13 0Cr18Ni9Ti
7 Spring 50CrVA 50CrVA Coated Teflon
8 Stem 2Cr13 2Cr13
9 Bonnet ZG230-450 0Cr18Ni9Ti
10 Adjusting bolt 45 2Cr13
11 Cap ZG 200-400 0Cr18Ni9Ti
Material of Sealing surface                "H" Depositing D507               "Y" Depositing Stellite



Dimensions(mm)

Type (DN) D0 D D1 D2 L L1 H
16 10 6 22 33 24 145 150 262
15 8 25 33 24 145 150 262
20 10 25 33 24 145 150 262
25 12 35 33 24 145 150 262
32 10 6 22 33 24 145 150 262
15 8 25 33 24 145 150 262
20 10 25 33 24 145 150 262
25 12 38 33 24 145 150 262
















Dimensions(mm)

Dimensions(mm)

Type (DN) D0 D D1 D2 L L1 H
16 10 6 22 33 24 145 150 262
15 8 25 33 24 145 150 262
20 10 25 33 24 145 150 262
25 12 35 33 24 145 150 262
32 10 6 22 33 24 145 150 262
15 8 25 33 24 145 150 262
20 10 25 33 24 145 150 262
25 12 38 33 24 145 150 262

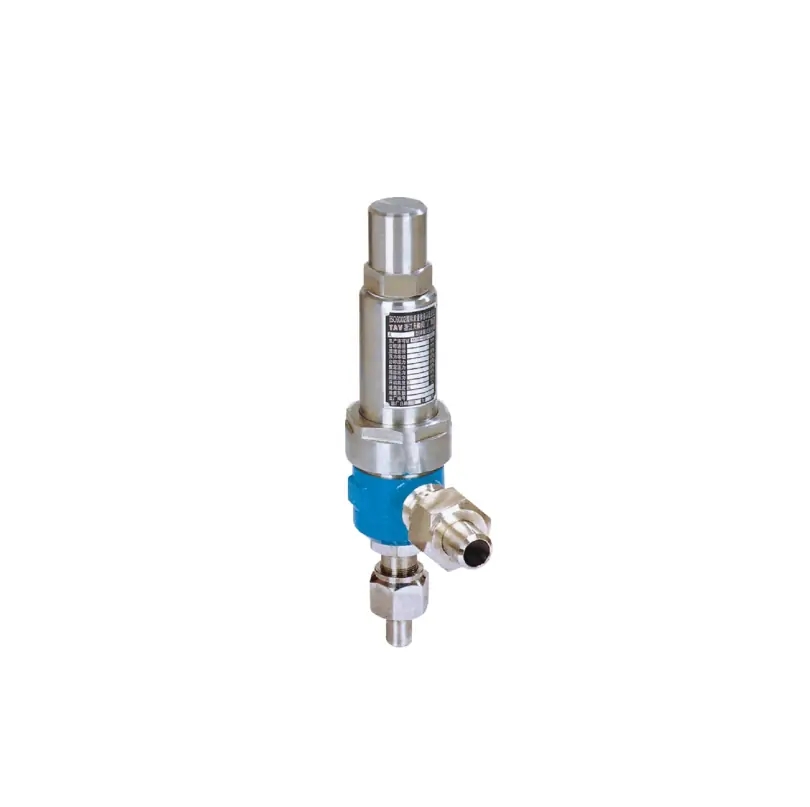

A61Y

For High pressure Gas and Liquid
