Dimensions(mm)





Nominal pressure (DN) D D1 D2 b f Z-Φd0 D3 H
PN 1.0MPa   (PN 10Bar) 40 145 110 85 16 3 4-18 100 250
50 160 125 100 16/18 3 4-18 115 272
65 180 145 120 18 3 4-18 140 285
80 195 160 135 20 3 4-18 172 296
100 215 180 155 20 3 8-18 212 425
125 245 210 185 22 3 8-18 254 450
150 280 240 210 22 3 8-23 280 480





Discharge capacity of AF4QH-10C type safety valve

Set pressure Pk,Mpa
DN (mm) 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.18 0.19 0.20
Relieving pressure Pd Mpa
0.021 0.032 0.042 0.053 0.063 0.074 0.084 0.095 0.105 0.116 0.126 0.137 0.147 0.158 0.168 0.179 0.189 0.200 0.210
Discharge capacity Qd, m3/min
40 5.5 6.8 7.6 8.6 9.4 10 11 12 12 13 13 14 15 15 16 16 17 18 18
50 9 11 12 14 15 16 18 19 20 21 22 23 24 25 26 27 28 29 30
80 22 27 30 34 37 40 43 46 48 51 53 55 58 60 63 65 68 70 72
100 37 45 51 58 63 68 73 77 81 85 89 93 94 102 106 110 114 118 122
125 56 68 77 88 95 103 110 116 122 128 134 140 142 154 160 166 172 178 184
150 88 108 120 136 150 260 172 183 192 202 211 222 231 241 250 261 270 280 290
200 137 169 188 213 234 275 269 285 300 316 331 347 361 377 391 407 422 438 453

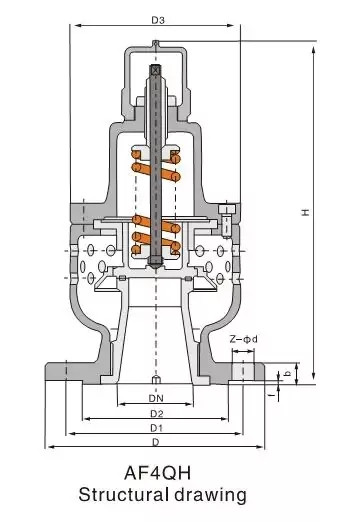

AF4QH

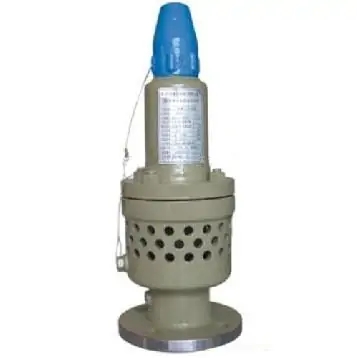

Fans safty valve, Outbreath air
