Materials for main parts

No. Name of part Type C                  Materials Tpye I                 Materials Type V          Materials
2 Body WCB 1Cr5Mo 15Cr1Mo1V
1 Nozzle 2Cr13 0Cr18Ni9Ti 12Cr181MoVA
3 Adjusting ring 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
4 Disc 2Cr13 17-4PH 17-4PH
6 Guide sleeve 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
5 Radiator ZG 230-450 ZG 230-450 ZG 230-450
7 Bonnet ZG 230-450 ZG 230-450 ZG 230-450
8 Spring 50CrVA 50CrVA 50CrVA



Dimensions(mm)



Type (DN) d0 D K g g1 b f f1 Z-Φd DN' D1 K1 g3 g2 b1 f' f1' Z1-Φd1 L L1 ≈H
A48Y-16       A48Y-16I           A48Y-16V 40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 115 540
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 618
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 710
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 160 160 730
100 65 220 180   155 20 3   8-18 150 285 240   210 24 3   8-23 225 175 892
150 100 285 240   210 24 3   8-23 200 340 295   265 26 3   12-23 240 235 1135
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 290 310 1135
A48Y-40       A48Y-40I           A48Y-40V 25 16 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 429
32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 431
40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 115 540
50 32 165 125 88 100 20 3 4 4-18 65 185 145   120 20 3   4-18 135 120 618
65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 710
80 50 200 160 121 135 22 3 4 8-18 100 220 180   155 22 3   8-18 160 160 730
100 65 235 190 150 160 24 3 4.5 8-23 150 285 240   210 24 3   8-23 225 175 892
150 100 300 250 204 218 30 3 4.5 8-26 200 340 295   265 26 3   12-23 240 235 1135
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 290 310 1135
A48Y-64       A48sB-64I           A48Y-64I       A48Y-64V          A48sB-64V 25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 431
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 540
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 160 130 618
50 32 180 135 88 150 26 3 4 4-23 80 200 160 121 135 22 3 4 8-18 160 145 710
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 710
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 730
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 220 200 800
100 65 250 200 150 168 32 3 4.5 8-26 150 300 250 204 218 30 3 4.5 8-26 220 200 892
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 280 1135
200 125 405 345 260 300 44 3 4.5 12-36 250 450 385 313 345 42 3 4.5 12-34 300 295 1135
A48Y-100       A48sB-100          A48Y-100I                A48sH-100I  A48Y-100V    A48sB-100V 25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 431
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 540
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 160 130 618
50 32 195 145 88 112 28 3 4 4-26 80 200 160 121 135 22 3 4 8-18 160 145 710
65 40 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 710
80 50 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 730
100 65 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 220 200 800
100 65 265 210 150 172 38 3 4.5 8-30 150 300 250 204 218 30 3 4.5 8-26 220 200 892
150 100 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 280 1135
200 125 430 360 260 312 54 3 4.5 12-36 250 450 385 313 345 42 3 4.5 12-34 300 295 1135
A48sH-40 50 32 160 125 88 105 38 3 4 4-18 80 195 160 / 135 20 3 / 8-18 124 137 525
A48TH-100 50 32 195 145 88 112 50 3 4 4-26 80 200 160 121 135 22 3 4.5 8-18 160 145 580
A48sB-160 80 40 260 205 121 168 65 15 4 8-30 150 300 250 204 218 30 3 4.5 8-25 215 210 1175

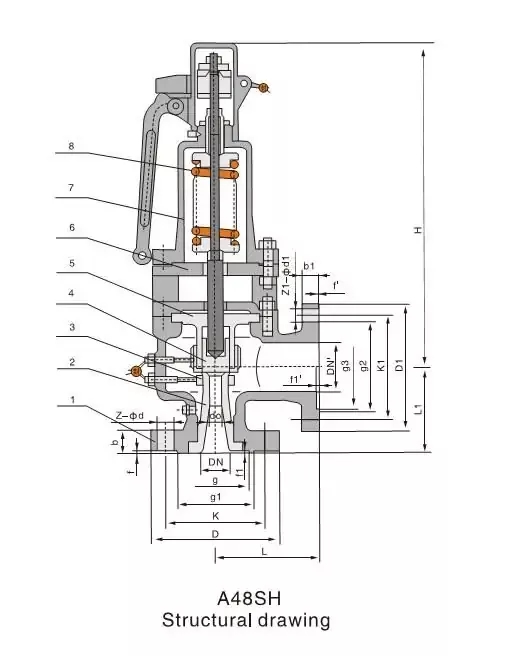

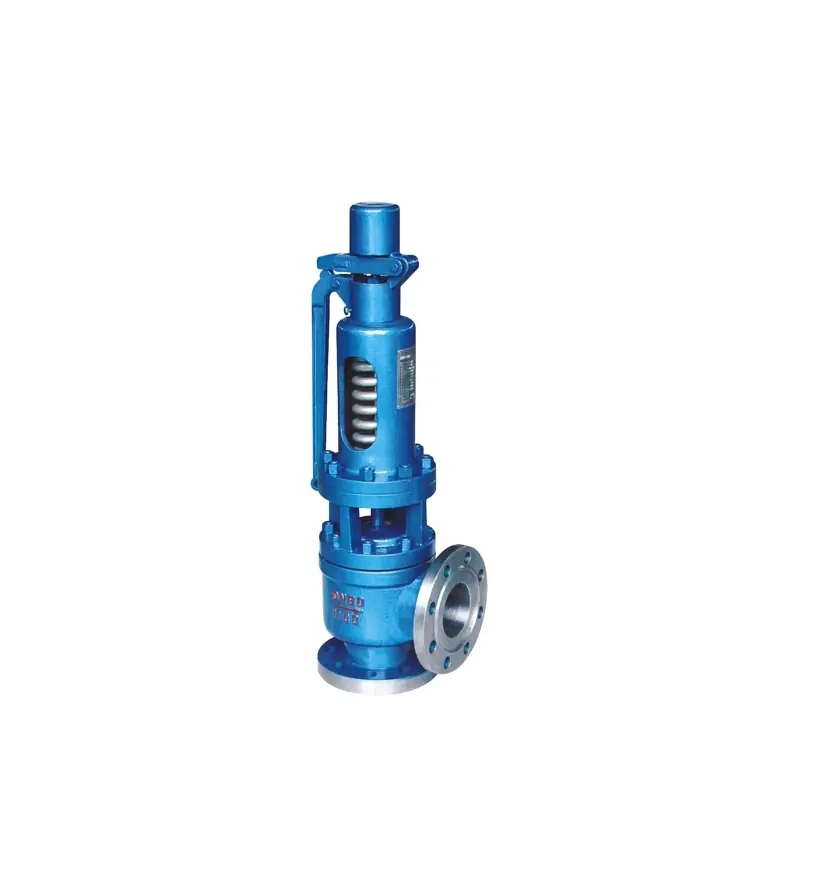

A48SH

Flanged ends for HP and superheated steam
