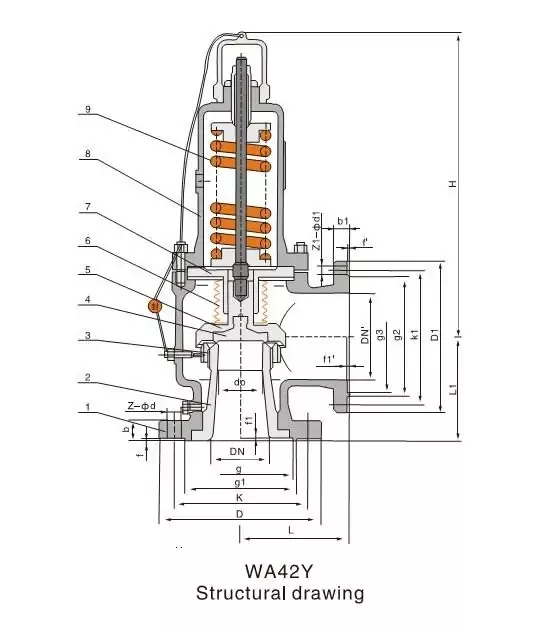

Materials for main parts



No. Name of part WA42Y-C                            Materials WA42Y-P       Materials WA42Y-R              Materials
1 Body WCB 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
2 Nozzle 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
3 Adjusting ring 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 Disc 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
5 Disc holder 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6 Bellows 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 Guide sleeve 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
8 Bonnet ZG 230-450 ZG 230-450 ZG 230-450
9 Spring 50CrVA 50CrVA Coated Teflon 50CrVA Coated Teflon
material of Sealing surface                "H" Depositing D507               "Y" Depositing Stellite



Dimensions(mm)



Type (DN) d0 D K g g1 b f f1 Z-Φd DN' D1 K1 g3 g2 b1 f' f1' Z1-Φd1 L L1 ≈H
WA42Y-16C WA42Y-16P WA42Y-16R 25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 220 180   155 22 3   8-18 125 250 210   185 22 3   8-18 195 175 690
125 80 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 780
150 100 285 240   210 24 3   8-23 175 310 270   240 26 3   8-23 255 230 838
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 992
WA42Y-25C WA42Y-25P WA42Y-25R 25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 22 3   8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 22 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 230 190   160 24 3   8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220   188 28 3   8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250   218 30 3   8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 360 310   278 34 3   12-26 250 405 355   320 30 3   12-26 300 260 992
WA42Y-40C WA42Y-40P WA42Y-40R 25 16 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 485 145   120 20 3   4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160 121 135 22 3 4 8-18 100 220 180   155 22 3   8-18 170 135 252
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 300 260 992
WA42Y-64C WA42Y-64P WA42Y-64R 25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 389
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 493
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
WA42Y-100C WA42Y-100P WA42Y-100R 25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 389
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 493
80 40 230 80 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894

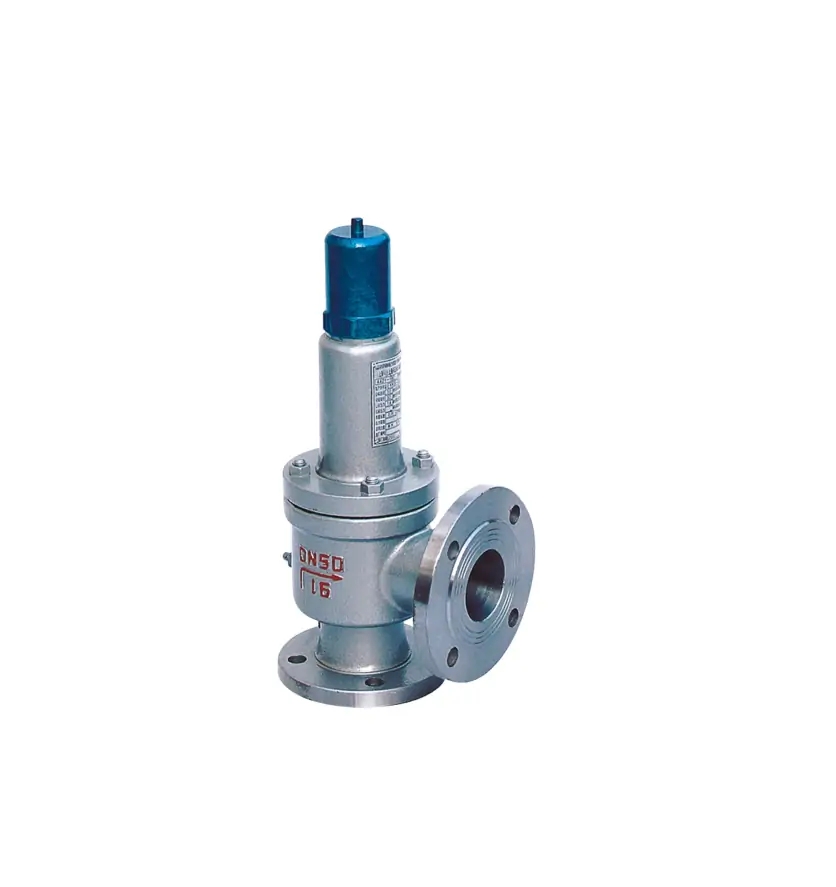

WA42Y

Bellows type, vented bonnet with cap
