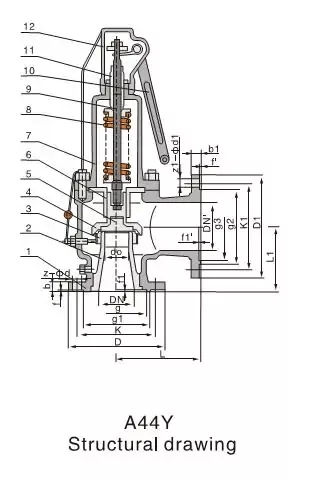

Materials for main parts





No. Name of part A48Y-C/A44Y-C                  Materials A44Y-P                    Materials A44Y-R                 Materials
1 Body WCB 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
2 Nozzle 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
3 Adjusting ring 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 Disc holder 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
5 Disc 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6 Guide sleeve 2Cr13 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 Bonnet ZG 230-450 ZG 230-450 ZG 230-450
8 Spring 50CrVA 50CrVA Coated Teflon 50CrVA Coated Teflon
9 Stem 2Cr13 0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti
10 Lever ZG 200-400 ZG 200-400 ZG 200-400
11 Adjusting bolt 45 2Cr13 2Cr13
12 Cap ZG 200-400 ZG 200-400 0Cr18Ni12Mo2Ti
material of Sealing surface                "H" Depositing D507               "Y" Depositing Stellite





Dimensions(mm)



Type (DN) d0 D K g g1 b f f1 Z-Φd DN' D1 K1 g3 g2 b1 f' f1' Z1-Φd1 L L1 ≈H
A48Y-16C A44Y-16C A44Y-16P A44Y-16R 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 411
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 411
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 411
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 472
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 532
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 556
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 561
100 65 220 180   155 22 3   8-18 125 250 210   185 22 3   8-18 195 175 667
125 80 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 857
150 100 285 240   210 24 3   8-23 175 310 270   240 26 3   8-23 255 230 915
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 1073
250 150 405 355   320 30 3   12-26 300 460 410   375 30 4   12-26 350 320 1307
300 220 460 410   375 30 4   12-26 400 580 525   485 36 4   16-30 370 350 1233
350 250 520 470   435 34 4   16-26 500 715 650   608 44 4   20-34 500 450 1711
400 280 580 525   485 36 4   16-30 500 715 650   608 44 4   20-34 500 450 1780
A48Y-25C A44Y-25C A44Y-25P A44Y-25R 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 411
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 411
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 411
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 472
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 532
65 40 185 145   120 22 3   8-18 80 200 160   135 20 3   8-18 160 140 556
80 50 200 160   135 22 3   8-18 100 220 180   155 22 3   8-18 170 135 561
100 65 230 190   160 24 3   8-23 125 250 210   185 22 3   8-18 195 175 667
125 80 270 220   188 28 3   8-26 150 285 240   210 24 3   8-23 210 190 857
150 100 300 250   218 30 3   8-26 175 310 270   240 26 3   8-23 255 230 915
200 125 360 310   278 34 3   12-26 250 405 355   320 30 3   12-26 300 260 1073
250 150 425 370   332 36 3   12-30 300 460 410   375 30 4   12-26 350 320 1307
300 220 485 430   390 40 4   16-30 400 580 525   485 36 4   16-30 370 350 1233
350 250 555 490   448 44 4   16-34 500 715 650   608 44 4   20-34 500 450 1711
400 280 620 550   505 48 4   16-36 500 715 650   608 44 4   20-34 500 450 1780
A48Y-40C A44Y-40C A44Y-40P A44Y-40R 20 15 105 75 51 55 16 2 4 4-14 25 115 85   65 16 2   4-14 110 95 411
25 16 115 85 68 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 411
32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 411
40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 110 472
50 32 165 125 88 100 20 3 4 4-18 65 185 145   120 20 3   4-18 135 120 532
65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 556
80 50 200 160 121 135 22 3 4 8-18 100 220 180   155 22 3   8-18 170 135 561
100 65 230 190 150 160 24 3 4.5 8-23 125 250 210   185 22 3   8-18 195 175 697
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240   210 24 3   8-23 210 190 857
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270   240 26 3   8-23 255 230 915
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 300 260 1073
250 150 450 385 313 345 42 3 4.5 12-34 300 460 410   375 30 4   12-26 350 320 1307
300 220 515 450 364 408 46 4 4.5 16-34 400 580 525   485 36 4   16-30 370 350 1233
350 250 580 510 422 465 52 4 5 16-36 500 715 650   608 44 4   20-34 500 450 1711
400 280 660 585 474 535 58 4 5 16-41 500 715 650   608 44 4   20-34 500 450 1711
A48Y-64C A44Y-64C A44Y-64P A44Y-64R 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 297
25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 310
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 322
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 352
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 425
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 570
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 560
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 690
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 935
A48Y-100C A44Y-100C A44Y-100P A44Y-100R 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 297
25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 310
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 322
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 352
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 425
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 570
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 560
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 690
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 935

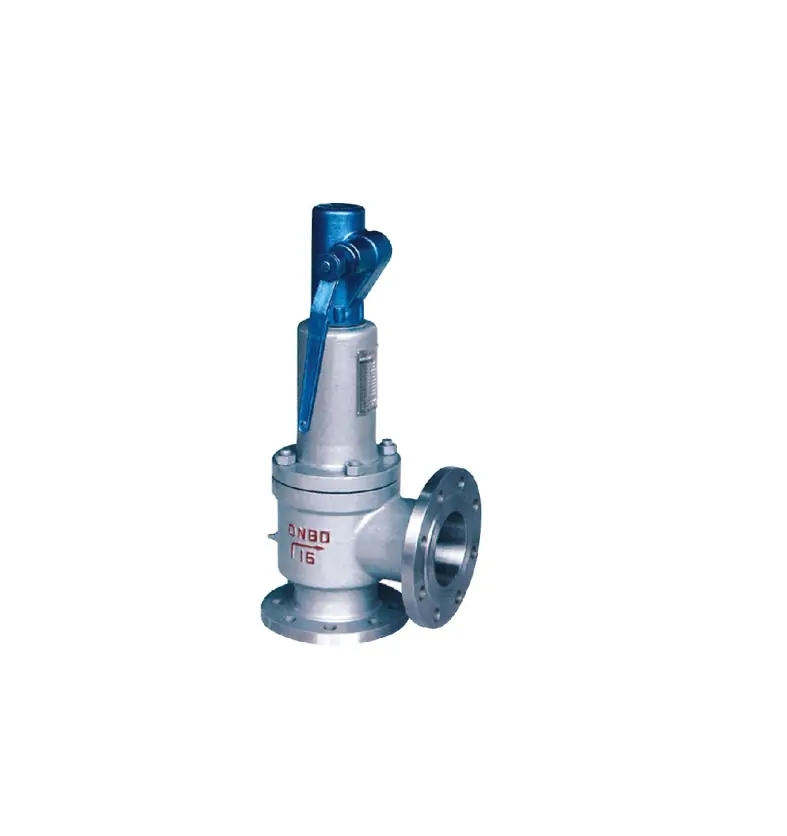

A44Y

Closed bonnet with packed lever
