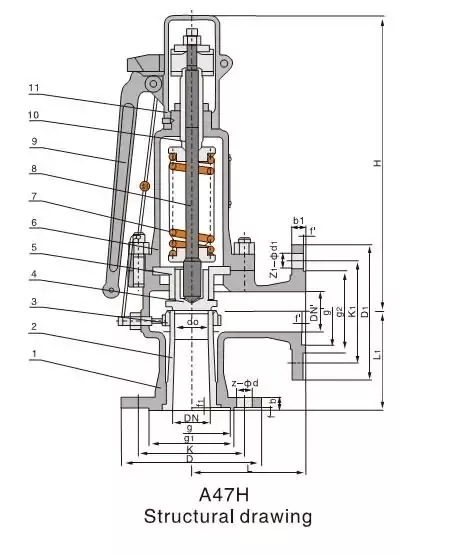

Materials for main parts



No. Name of part A42Y-C/KA42Y-C                  Materials
1 Body WCB
2 Nozzle 2Cr13
3 Adjusting ring 2Cr13
4 Disc 2Cr13
5 Guide sleeve 2Cr13
6 Bonnet ZG 230-450
7 Spring 50CrVA
8 Stem 2Cr13
9 Lever ZG 200-400
10 Adjusting bolt 45
11 Cap ZG 200-400
material of Sealing surface                "H" Depositing D507               "Y" Depositing Stellite



Dimensions(mm)



Type (DN) d0 D K g g1 b f f1 Z-Φd DN' D1 K1 g2 g' b1 f' f1' Z1-Φd1 L L1 ≈H
A47H-16C 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 600
125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 620
150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 625
200 150 340 295   265 26 3   12-23 175 310 270 240   26 3   8-23 240 230 798
250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 981
300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 1005
A47H-25C 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 230 190   160 22 3   8-18 100 220 180 155   22 3   8-18 170 160 600
125 100 270 220   188 22 3   8-18 125 250 210 185   22 3   8-18 190 190 620
150 125 300 250   218 24 3   8-23 150 285 240 210   24 3   8-23 205 195 625
200 150 360 310   278 26 3   12-23 175 310 270 240   26 3   8-23 240 230 798
250 200 425 370   332 30 3   12-26 250 405 355 320   30 3   12-26 350 320 981
300 250 485 420   390 30 4   12-26 300 460 410 375   30 4   12-26 350 320 1005
A47H-40C 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145 110 120 22 3 4 8-18 65 485 145 120   20 3   4-18 140 130 395
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 600
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 620
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 625
200 150 375 320 260 282 38 3 4.5 12-30 200 310 270 240   26 3   8-23 240 230 798
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 981
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 1005
A47H-64C A47Y-64C 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738
A47H-100C A47Y-100C 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 220 170 110 138 30 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 230 180 121 148 32 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738

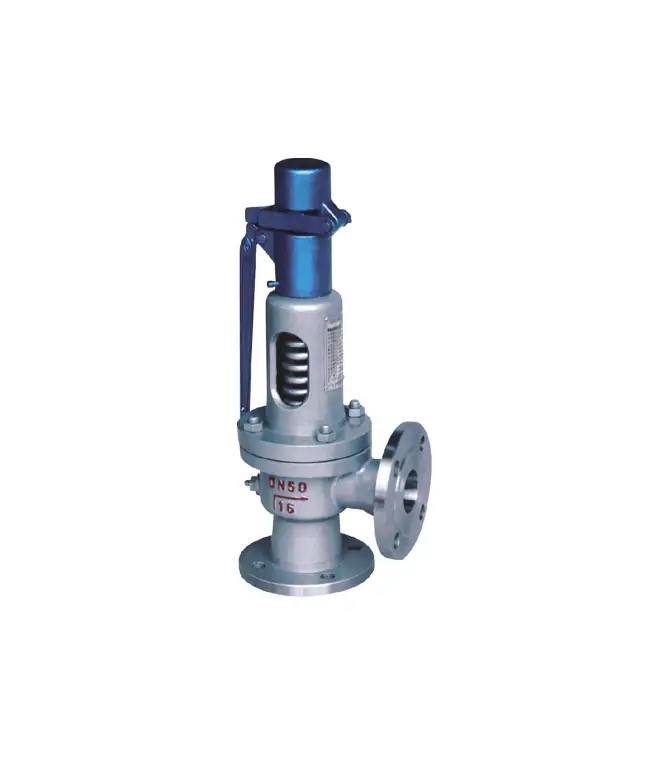

A47H

Open bonnet with plain lever, low lift
