Materials for main parts



No. Name of part A42Y-C/KA42Y-C                  Materials A42Y-P/KA42Y-P                 Materials A42Y-R              Materials DA42Y-P            Materials
1 Nozzle 2Cr13/0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti
2 Body WCB 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti LCB/ 0Cr18Ni9Ti
3 Adjusting ring 2Cr13/0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti
4 Disc holder 2Cr13/0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti
5 Disc 2Cr13/0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti
6 Guide sleeve 2Cr13/0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti
7 Bonnet ZG 230-450 ZG 230-450 ZG 230-450 0Cr18Ni9Ti
8 Spring 50CrVA 50CrVA Coated Teflon 50CrVA Coated Teflon 50CrVA
9 Stem 2Cr13 0Cr18Ni9Ti/ 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti/ 0Cr18Ni12Mo2Ti 0Cr18Ni9Ti
10 Adjusting bolt 45 2Cr13 2Cr13 2Cr13
11 Cap ZG 200-400 ZG 200-400 ZG 200-400 ZG 230-450
material of Sealing surface                "H" Depositing D507               "Y" Depositing Stellite





Dimensions(mm)



Type (DN) d0 D K g g1 b f f1 Z-Φd DN' D1 K1 g3 g2 b1 f' f1' Z1-Φd1 L L1 ≈H
A42Y-16C A42Y-16P A42Y-16R KA42Y-16C DA42Y-16P 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 378
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 220 180   155 22 3   8-18 125 250 210   185 22 3   8-18 195 175 690
125 80 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 780
150 100 285 240   210 24 3   8-23 175 310 270   240 26 3   8-23 255 230 838
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 992
250 150 405 355   320 30 3   12-26 300 460 410   375 30 4   12-26 350 320 1266
300 220 460 410   375 30 4   12-26 400 580 525   485 36 4   16-30 370 350 1283
350 250 520 470   435 34 4   16-26 500 715 650   608 44 4   20-34 500 450 1520
400 280 580 525   485 36 4   16-30 500 715 650   608 44 4   20-34 500 450 1530
A42Y-25C A42Y-25P A42Y-25R KA42Y-25C DA42Y-25P 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 378
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 22 3   8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 22 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 230 190   160 24 3   8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220   188 28 3   8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250   218 30 3   8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 360 310   278 34 3   12-26 250 405 355   320 30 3   12-26 300 260 992
250 150 425 370   332 36 3   12-30 300 460 410   375 30 4   12-26 350 320 1266
300 220 485 430   390 40 4   16-30 400 580 525   485 36 4   16-30 370 350 1283
A42Y-40C A42Y-40P A42Y-40R KA42Y-40 DA42Y-40P 20 15 105 75 51 55 16 2 4 4-14 25 115 85   65 16 2   4-14 110 95 378
25 16 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 485 145   120 20 3   4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160 121 135 22 3 4 8-18 100 220 180   155 22 3   8-18 170 135 252
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 300 260 992
250 150 450 385 313 345 42 3 4.5 12-34 300 460 410   375 30 4   12-26 350 320 1266
A42Y-64 A42Y-64P A42Y-64R DA42Y-64P 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 264
25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 389
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 493
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
A42Y-100 A42Y-100P A42Y-100R DA42Y-100P 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 264
25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 389
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 493
80 40 230 80 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894

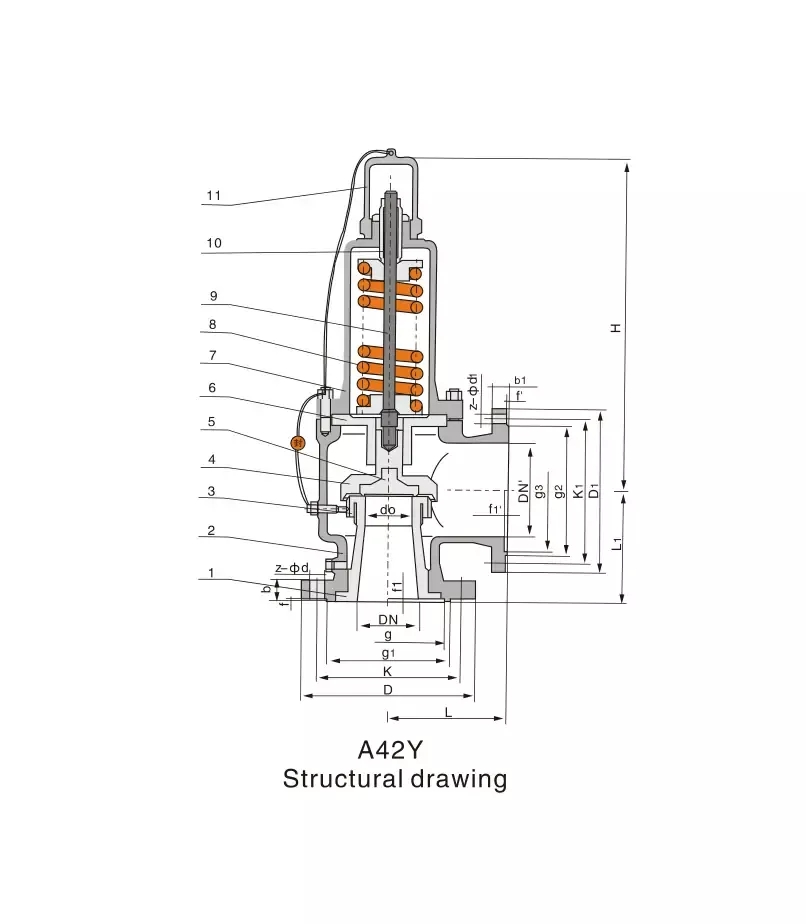

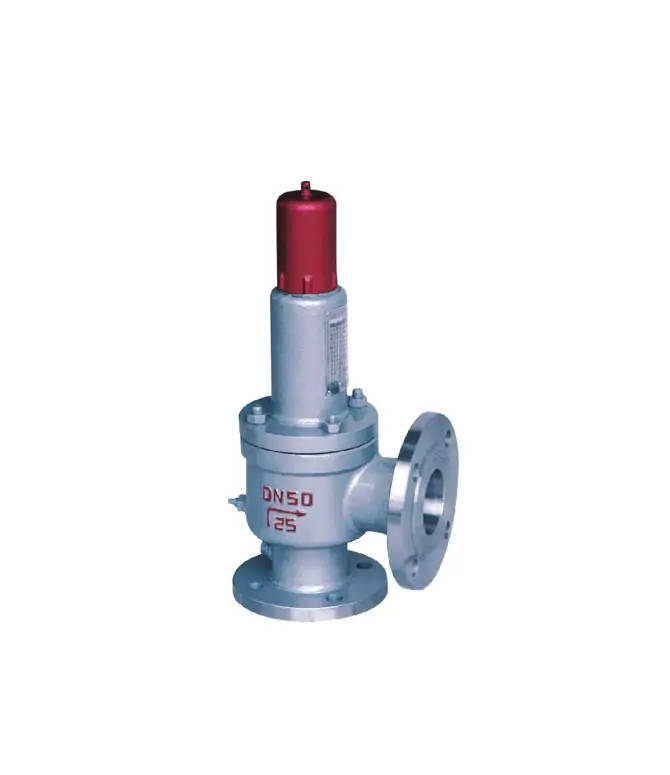

A42Y

Closed bonnet with cap
