Materials for main parts

No. Name of part A40Y-C                 Materials A40Y-P              Materials A41Y-I                    Materials
1 Body WCB 0Cr18Ni9Ti 0Cr18Ni9Ti
2 Nozzle 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
3 Adjusting ring 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
4 Disc 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
5 Guide sleeve 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
6 Radiator ZG 230-450 ZG 230-450 ZG 230-450
7 Bonnet ZG 230-450 ZG 230-450 ZG 230-450
8 Spring 50CrVA 50CrVA Coated Teflon 50CrVA Coated Teflon
9 Stem 2Cr13 0Cr18Ni9Ti 2Cr13
10 Adjusting bolt 45 0Cr18Ni9Ti 2Cr13
11 Cap ZG 200-400 ZG 200-400 ZG 200-400
material of Sealing surface                "H" Depositing D507               "Y" Depositing Stellite





Dimensions(mm)

Type (DN) D0 D k g g1 b f f1 Z-Φd DN' D1 K1 g3 g2 b1 f' f1' Z1-Φd1 L L1 ≈H
A40Y-16C A40Y-16P A40Y-16R A40Y-16I 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 518
25 20 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 518
32 25 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 518
40 32 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 579
50 40 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 639
65 50 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 671
80 65 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 676
100 80 220 180   155 22 3   8-18 125 250 210   185 22 3   8-18 195 175 787
125 100 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 977
150 125 285 240   210 24 3   8-23 165 310 270   240 26 3   8-23 255 230 1035
200 150 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 1193
A40Y-25C A40Y-25P A40Y-25R A40Y-25I 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 518
25 20 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 518
32 25 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 518
40 32 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 579
50 40 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 639
65 50 185 145   120 22 3   8-18 80 200 160   135 20 3   8-18 160 140 671
80 65 200 160   135 24 3   8-18 100 220 180   155 22 3   8-18 170 135 676
100 80 230 190   160 24 3   8-23 125 250 210   185 22 3   8-18 195 175 787
125 100 270 220   188 28 3   8-26 150 285 240   210 24 3   8-23 210 190 977
150 125 300 250   218 30 3   8-26 165 310 270   240 26 3   8-23 255 230 1035
200 150 360 310   278 34 3   12-26 250 405 355   320 30 3   12-26 300 260 1193
A40Y-40C A40Y-40P A40Y-40R A40Y-40I 20 15 105 75 51 55 16 2 4 4-14 25 115 85   65 16 2   4-14 110 95 518
25 20 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 518
32 25 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 518
40 32 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 110 579
50 40 165 125 88 100 20 3 4 4-18 65 185 145   120 20 3   4-18 135 120 639
65 50 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 671
80 65 200 160 121 135 24 3 4 8-18 100 220 180   155 22 3   8-18 170 135 676
100 80 230 190 150 160 24 3 4.5 8-23 125 250 210   185 22 3   8-18 195 175 787
125 100 270 220 176 188 28 3 4.5 8-26 150 285 240   210 24 3   8-23 210 190 977
150 125 300 250 204 218 30 3 4.5 8-26 165 310 270   240 26 3   8-23 255 230 1035
A40Y-64C A40Y-64P A40Y-64R A40Y-64I 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 384
25 15 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 384
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 396
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 426
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 504
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 613
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 703
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 813
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 1064
A40Y-100C A40Y-100P A40Y-100R A40Y-100I 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 384
25 15 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 384
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 396
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 426
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 504
65 40 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 613
80 50 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 703
100 65 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 813
150 100 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 1064

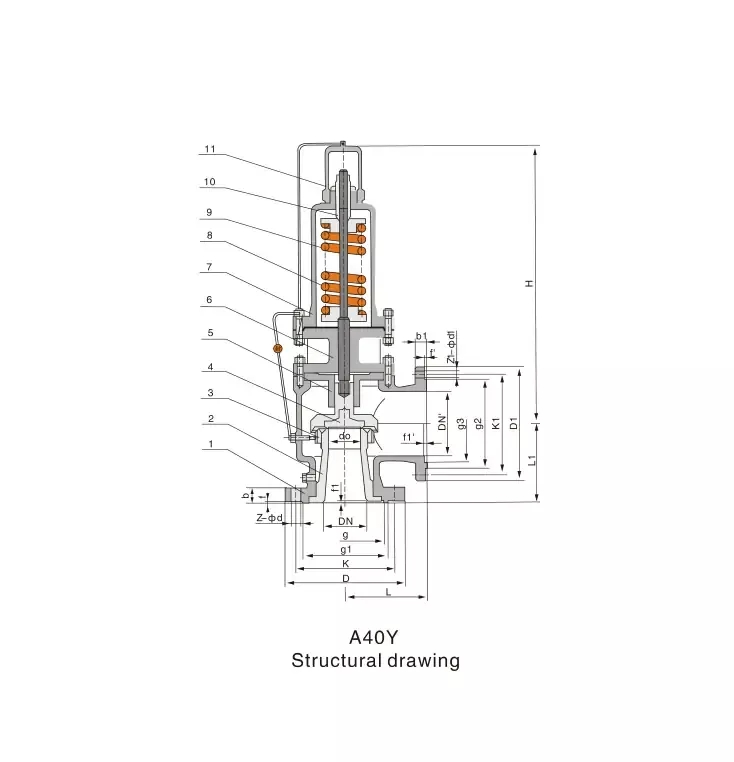

A40Y

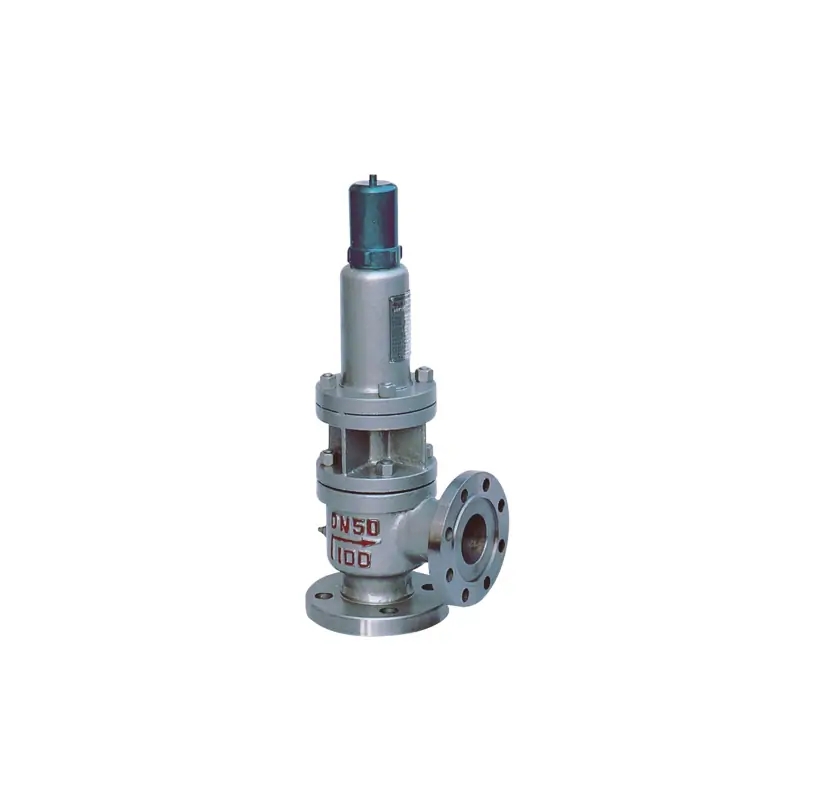

Cap type with cooling system, for high temperature fluid
